HYUT-588棒材超声波无线旋转探伤设备

发布日期：2021/6/20 21:15:53　所属分类：超声波在线自动探伤系统　访问统计：1205

本系统适用于各种管、棒材内、外部缺陷自动检测。超声波探伤原理是超声波经水耦合进入钢管后，入射传播，当管棒材中有缺陷时会引起超声反射，超声仪器将超声波反射信号经放大信号处理后实时报警，实现缺陷的自动检测。

   现针对贵公司超声探伤要求，设计如下检测方案，具体参见以下技术附件。

二．被检产品及技术规格

1. 被检产品规格

1) 外径：Ф5mm~Ф280mm

2) 长度：2m-15m

3) 直度：探伤要求每米弯曲度≤1mm

4) 端部状况：无毛刺、倒角

5) 表面状态：热处理表面、抛丸表面

6) 温度：50℃以下

7) 材质：各种不锈钢、优质碳素钢、合金钢、合金结构钢等。

1) 输送方式

1) 棒材直线前进

2) 自动上下料或手动上下料

2) 运转条件

1) 运转时间：２４小时连续运转

3) 运转条件

1) 探伤操作室：

　温度 -25～4０℃

　湿度 ４０～７０％ＲＨ

　粉尘 ０．３㎎／ｍ３以下

　振动 ０．１Ｇ以下

2) 探伤线

　温度 -25～5０℃

　湿度 ９０％ＲＨ以下（４０℃以下）

4) 能源介质

※能源介质用量在详细设计后可能会有增加。

1) 电源  3相电 AC380V 50Hz 20kVA

2) 供水  水量消耗100L/min 0.15MPa

3) 供气  工厂压缩空气0.4MPa以上

三．探伤设备技术参数及设备构成

1. 探伤设备技术参数

1) 探伤方式

工件直线前进，探头组旋转探伤

2) 探伤主机照片

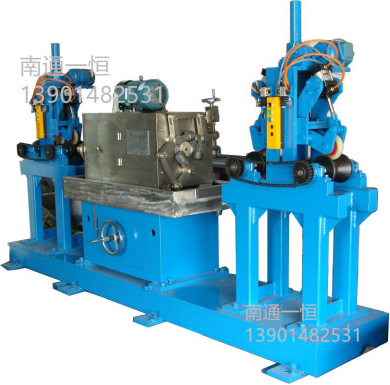

无线旋转超声波探伤主机照片

3) 系统示意图

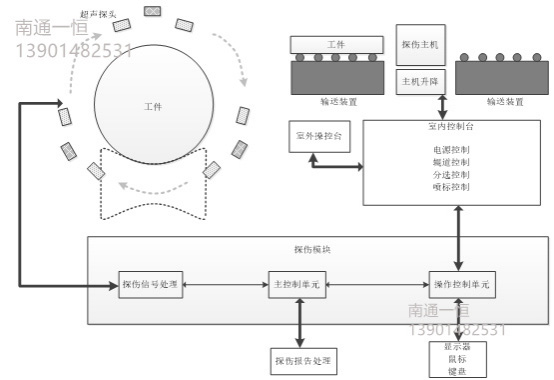

探伤系统示意图
