HYUT-501钢棒旋转前进超声探伤系统

发布日期:2021/6/20 21:23:21 所属分类:超声波在线自动探伤系统 访问统计:1173

HYUT-501钢棒旋转前进超声探伤系统

系统构成

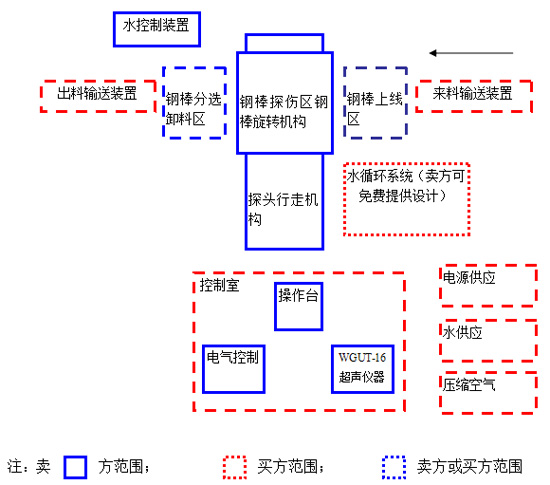

钢棒超声探伤设备系统结构如下示意图,主要包含机械系统、探伤现场控制系统、超声探伤系统、软件系统及水气等辅助系统.
































机械系统构成

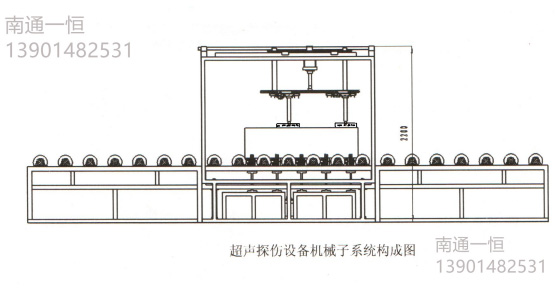

超声探伤检测设备机械部分包含: 钢棒上线系统, 钢棒到位装置, 钢棒旋转驱动系统,探头直线行走系统,供水排水机构,以及下线系统. 钢棒超声探伤检测设备机械系统构成示意图:





设备探伤工艺简介

整个工艺过程大致分为三个部分:

第一部分:进料区域

待测的钢棒依次排列在待测平台,当检测区域出于空载状态时,同时检测区域的限位气缸和下端气缸到位,上料气缸运作,将一根钢棒装入进料区域,由电机驱动,进给辊传动进入检测区域。

第二部分:检测区域

钢棒进入检测区域前,限制钢棒定位的阻挡气缸运作,钢棒由电机和进给辊驱动到位,给出一个到位信号,这时驱动前进的电机停止运作,接着,底部支撑气缸和上端探头气缸同时下降,钢棒落在旋转驱动轮上的同时,旋转驱动轮和探头机构被各自的驱动电机驱动运作。当探头机构前进一定距离,此距离为钢棒长度的一半,给出到位信号,旋转驱动轮和探头机构同时停止运作,接着限位气缸下降,底部支撑气缸和上端探头气缸上升,气缸的到位信号接收到后,此区域的进给辊工作,钢棒进入卸料区。

第三部分:卸料区域

钢棒在检测区域的限位气缸落下时,得到主机给出的一个关于此钢棒是否合格的信号,如果是合格钢棒,卸料区的限位气缸不运作,如果是不合格的钢棒,卸料区域的限位气缸工作,且当钢棒到位,给出一个到位信号后,卸料气缸运作,将钢棒搬离卸料区,放到缺陷区域,等待处理。

更详细探伤方案请联系 13901482531 李先生
