一、主要功能
1 实时检测：

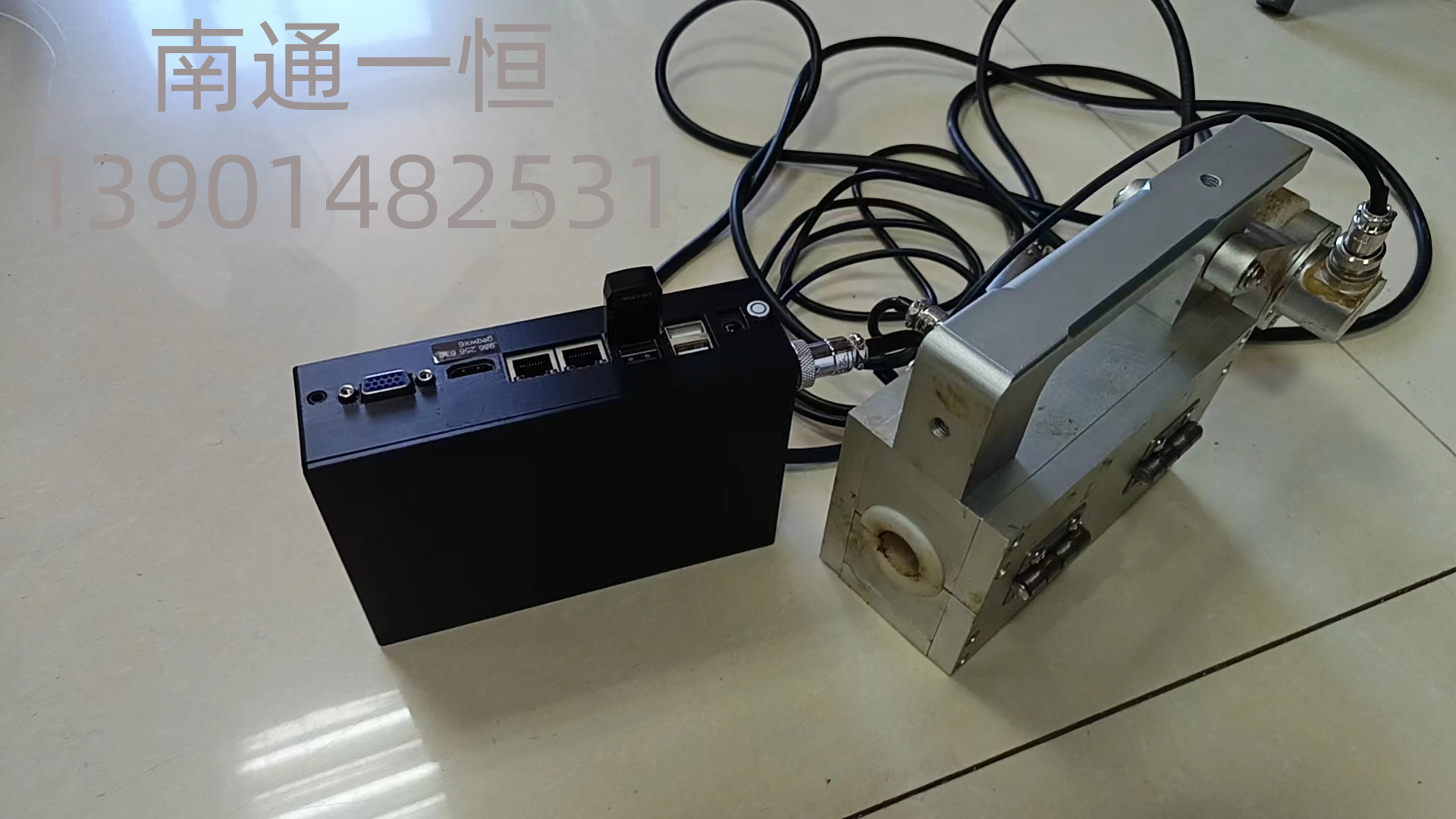

产品采用磁通平衡式原理，实现对钢丝绳断丝、锈蚀、变形、松股等缺陷的实时检测，检测完成后连接计算机导出钢丝绳伤损数据。
2 动态显示：

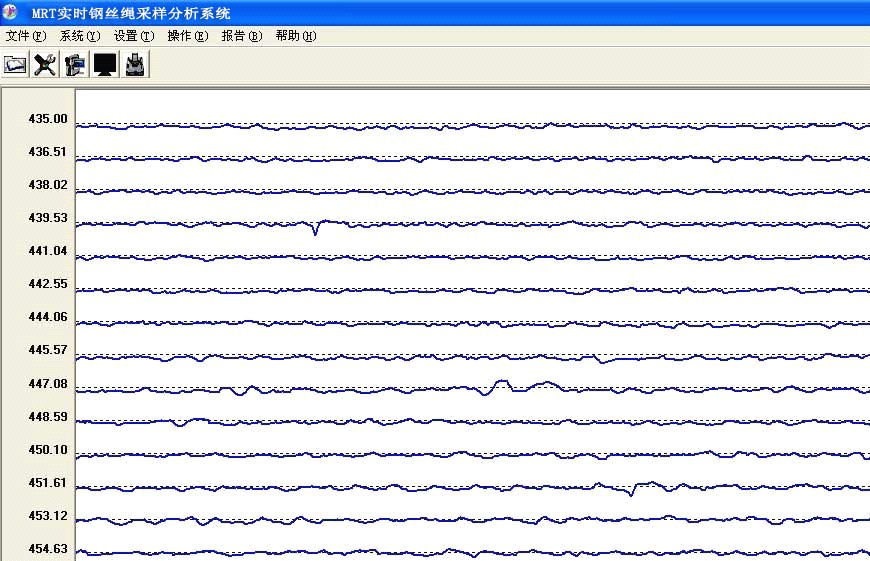

上位机从钢丝绳探伤传感器存储卡中读取钢丝绳检测数据，动态显示在软件界面，可直观地显示当前钢丝绳伤损状况。
3 参数设置：
参数要根据现场实际情况来进行设置。包括基础信息设置、分析参数设置二部分。
4 数据标定：
选用现场同直径的钢丝绳，制造出不同损伤的断丝，以此作为标定。
5 自动判断：
对采集测量的数据分析计算后自动判断，确定钢丝绳伤损程度。
6 数据回看：
可采用编码器对有缺陷或伤损的钢丝绳的位置进行确定，回看历史数据。
7 自动生成检测报告:
当钢丝绳经检测出现缺陷时，缺陷信息保存到数据库中生成检测报告，方便打印输出。
二、 工作方式
根据使用环境要求，采用在线式工作方式。

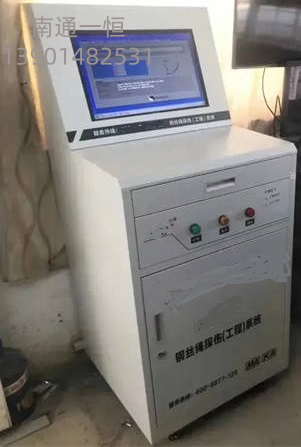

1在线式：采集器直接与计算机连接，实现在线检测，计算机显示测量曲线，检测完成生成检测报告。
三、技术指标 | Technical Specification
1 检测钢丝绳绳径范围：Φ10-60 mm（具体尺寸根据现场确定）
2 钢丝绳运行速度：1.0-20 m/s
3 传输速度：115200bps
4 检测灵敏度：5V/GS
5 断丝检测灵敏度：≤0.5%
6 连续工作时间：24h
7 工作电压：DC3.7V /4Ah
8 工作电流：≤0.5A
9 功 率：≤1.85w
10 使用环境温度：-20℃-55℃
11 使用相对湿度：≤95%RH（25℃）

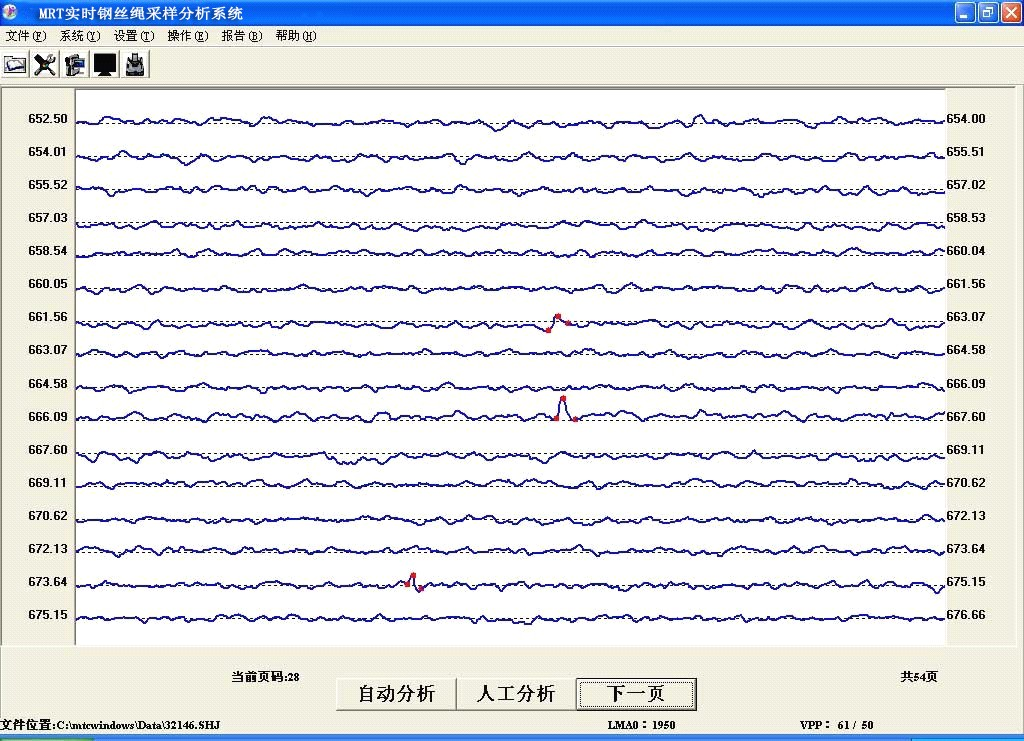

（或点击工具栏的图标按钮）进入操作程序，或点击“文件”栏中的“打开”项，
弹出询问窗口，点击“分析”项进入操作程序。
磨损分析（Ctrl+L）是对被检测的钢丝绳的金属截面积变化（如磨损）的评估程序，是对检测的数据按照一个基准值进行自动评估的功能项。点击在操作栏中磨损分析项（或直接使用快捷键）进入操作程序

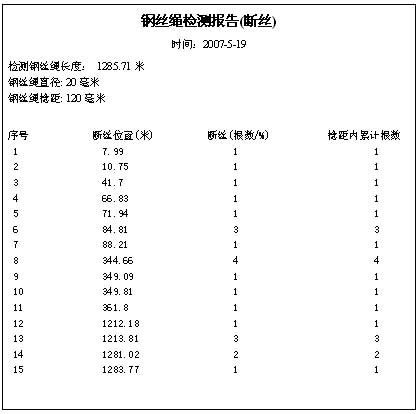

断丝报告（Ctrl+P）是在人机对话的程序中，对原始数据的分析评估的结果显示，是以 Word 的格式生成

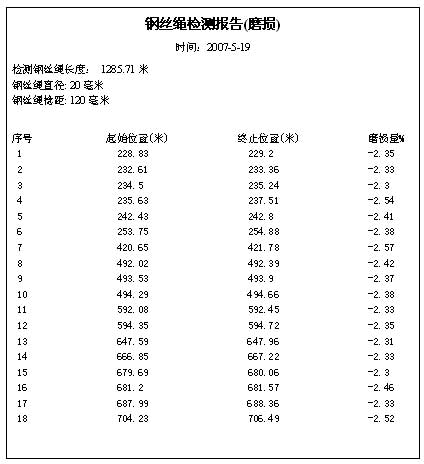

4.4、磨损报告（Ctrl+T）是在磨损分析的程序中，对原始数据按截面基准值来分析评估的结果显示，是以 Word 的格式生成。
五、方案实现

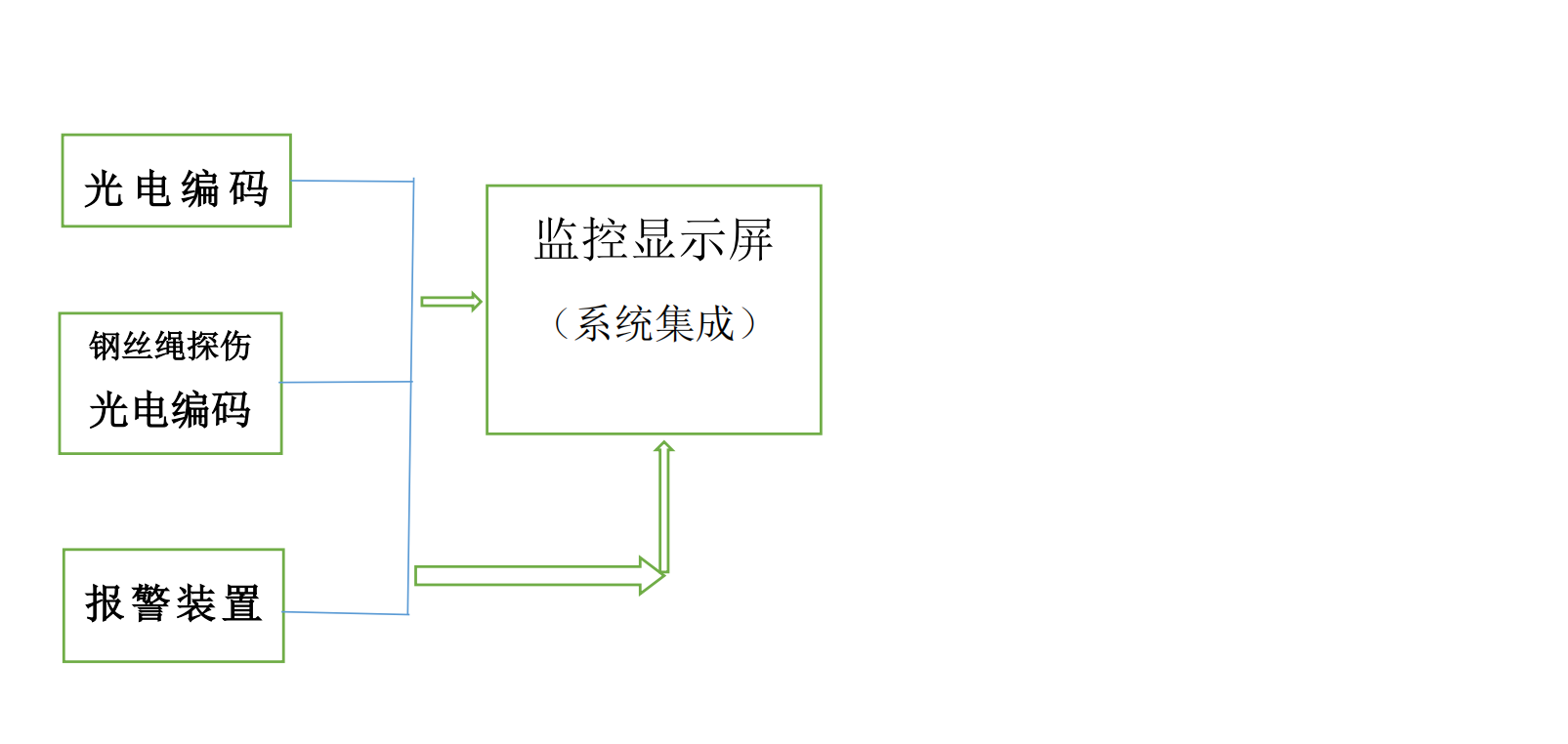

信号采集源
上图显示，钢丝绳探伤传感器可以集成在监测系统中，发现问题立刻提示操作人员钢丝绳出现断丝等问题，需要更换新的钢丝绳。
