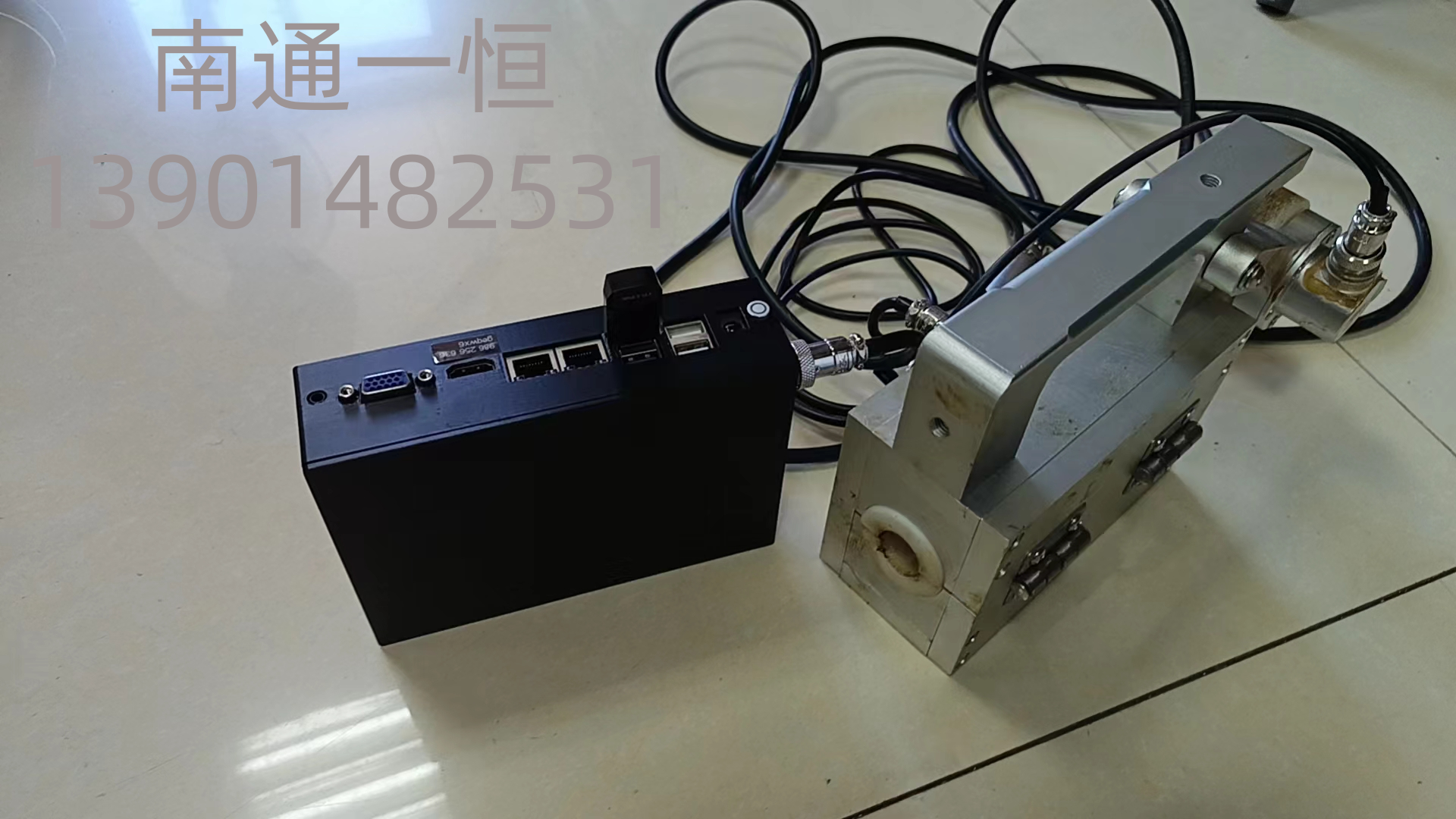

GHY-Z钢丝绳在线检测系统

发布日期：2025/1/15 17:28:37　所属分类：钢丝绳探伤仪　访问统计：166

主要功能

1  实时检测：

产品采用磁通平衡式原理，实现对钢丝绳断丝、锈蚀、变形、松股等缺陷的实时检测，检测完成后连接计算机导出钢丝绳伤损数据。

2  动态显示：

上位机从钢丝绳探伤传感器存储卡中读取钢丝绳检测数据，动态显示在软件界面，可直观地显示当前钢丝绳伤损状况。

3  参数设置：

参数要根据现场实际情况来进行设置。包括基础信息设置、分析参数设置二部分。

4  数据标定：

选用现场同直径的钢丝绳，制造出不同损伤的断丝，以此作为标定。

5  自动判断：

对采集测量的数据分析计算后自动判断，确定钢丝绳伤损程度。

6  数据回看：

可采用编码器对有缺陷或伤损的钢丝绳的位置进行确定，回看历史数据。

7  自动生成检测报告:

当钢丝绳经检测出现缺陷时，缺陷信息保存到数据库中生成检测报告，方便打印输出。

8 远程控制：

  通过无线方式远程控制，能在任何有无线网络的地方看到检测实况，能远程观察探伤波形等数据

 工作方式

根据使用环境要求，采用无线工作方式。

采集器直接不计算机连接，通过无线控制方式，远程控制现场检测，计算机显示测量曲线，检测完成生成检测报告。

技术指标 | Technical Specification

1  检测钢丝绳绳径范围：Φ30-60 mm（具体尺寸根据现场确定）

2  钢丝绳运行速度：1.0-20 m/s

3  传输速度：115200bps

4  检测灵敏度：5V/GS

5  断丝检测灵敏度：≤0.5%

6  连续工作时间：24h

7  工作电压：DC3.7V /4Ah

8  工作电流：≤0.5A

9  功 率：≤1.85w

10  使用环境温度：-20℃-55℃
