HYUT-3088废旧钢轨自动化超声波探伤系统

发布日期：2021/6/19 23:13:12　所属分类：超声波在线自动探伤系统　访问统计：1110

一、项目概述

废旧钢轨是一种材料组织密度较高，噪声适中，常规产品。本系统适用于各种废旧钢轨内部缺陷自动检测。超声波探伤原理是超声波经水耦合进入废旧钢轨后，入射传播，当废旧钢轨中有缺陷时会引起超声反射，超声仪器将超声波反射信号经放大信号处理后实时报警，实现缺陷的自动检测。

二、技术规格说明及供货范围

根据废旧钢轨检测特质，此套超声波自动探伤设备有8个冲水探头检测钢轨的缺陷。仪器使用用8个通道，保证了钢轨冠体检测的覆盖率和UT标准的双向检测的功能。

被检测废旧钢轨由定制的流水线到检测设备的前输送辊道，先经过超声波纵向检测，再进入超声波横向检测。待超声检测完毕后到后输送辊道运走。检测速度可根据被检废旧钢轨的大小自由调节。

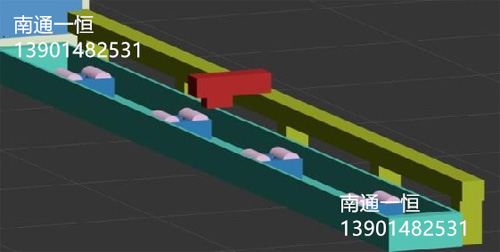

   自动化超声波探伤系统示意图，红色为探头组，当钢轨输送到探头位置，探头自动下落开始检测。

1）被检产品规格

1)75g/m、60kg/m、50kg/m、43kg/m、38kg/m、

            2)工件长度：12.5m/25m

            3)工件最大重量：2T

2）超声波设备技术参数

超声波采用纵波直探头水膜法自动探测废旧钢轨内部缺陷，能够完全覆盖探伤扫查要求，具体技术参数如下：

检测工件规格：75g/m、60kg/m、50kg/m、43kg/m、38kg/m、；长度：12.5m～25mm; 检测速度：12.5m/min。

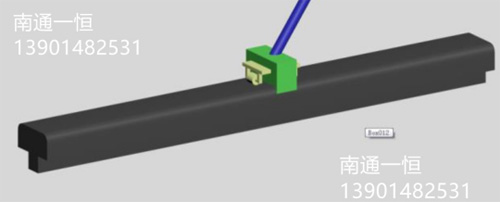

                       探伤部分示意图
