HYET-307型轴承滚子在线涡流探伤机

发布日期:2020/9/19 21:29:27 所属分类:涡流探伤仪 访问统计:322

HYET-307型轴承滚子在线涡流探伤机

本系统适用于滚子外表面的涡流探伤。整套系统包括检测仪器、探头、机械、电气四部分组成。采用多频多滤波技术、阻抗平面分析、多幅相位幅度区域报警技术,实现缺陷自动检测、自动报警、同时自动分选。

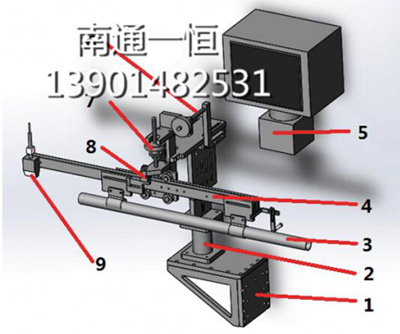

 1:固定架  2:支撑架  3:出料管  4:左右调节杆  5:涡流探伤仪 6:前后微调

    7:上下微调  8:防撞装置  9:涡流探头



适用产品规格为:检测节拍:大型滚子,60秒/分钟;中型滚子,120秒/分钟;小型滚子,180粒/分钟。

适用产品规格为:范围为:直径Φ3-Φ100mm,

探伤精度:裂纹长*宽*深(3*0.01*0.05)mm;

系统的配置、性能、指标

•检测速度:1~3件/秒

•频率范围:10Hz~10MHz

•增益:0~99dB,步长 0.1dB

•相位旋转:0~360° 步进1 °

•内、外时钟控制的同步报警输出

•高精度端头、端尾信号切除功能

•高精度实时、延时报警输出

•非等幅相位/幅度报警域

•电脑全数字式参数调整

•快速数字/模拟电子平衡

•具有记忆轨迹延迟消隐功能

•高通:0.1Hz~650Hz

•低通:1Hz~10000Hz

•实时阻抗平面显示

•高级滤波:有

•仪器可匹配任何探头

•自动统计总数、不良品数、合格数



•中英文人机界面
