HYJ-88型钢绳芯输送带防横断撕裂检测系统

发布日期:2020/9/19 16:40:41 所属分类:钢丝绳芯皮带探伤仪 访问统计:1133

HYJ-88型钢绳芯输送带防横断撕裂检测系统

十大技术优势 | 10 Technical Advantages

1  “全系列宽度规格”认证产品

2  “一拖多”系统认证

3  “无人值守”功能

4  “远传”加“移动”两种传输方案认证

5  经部门认证“皮带强度预警”功能

6  完全实现“自动识别”功能

7  安装便利, 2人2小时完成安装

8  真正高清0.8mm×0.8mm分辨率

9  获得“生产场所”及“销售成品”辐射许可双认证

10“国际先进成果鉴定”及“八项专利认证”



 产品概述 | Product overview

本系统能有效监控钢丝绳芯输送带在使用过程中的情况, 防止输送带由于断裂、撕裂以及其它损伤而影响正常生产, 避免更大的安全事故。本系统使用X光成像直接数字化技术, 采用“指纹识别”技术, 对生成的图像进行处理, 智能识别, 及时预警。

1 在输送带正常工作时,将整条输送带的内部透 视图像像放电影一样在显示器上显示, 清晰直观、准确可靠。

2 当输送带某处有问题时, 如钢丝绳芯锈蚀、断芯、断股、偏移、接头抽动、移位以及橡胶撕裂等, 系统就会出现声光报警, 并同时闪现出问题部位的局部放大图。

3 每次检测完后, 系统自动生成检测报告。检测报告对所有异常情况给出了详细描述, 并对问题部位进行准确定位, 横向误差≤1cm , 纵向误差≤5cm 。

4 所有图像都可储存, 用户可以翻看当天或历史图像, 全面仔细浏览整条皮带, 了解皮带当前的整体状况。

5 检测图像和数据可上传到 Internet 网上, 只要能上网, 可从任何地方查看检测图像, 负责人即使在家里或外地出差, 也能对皮带状况了如指掌。

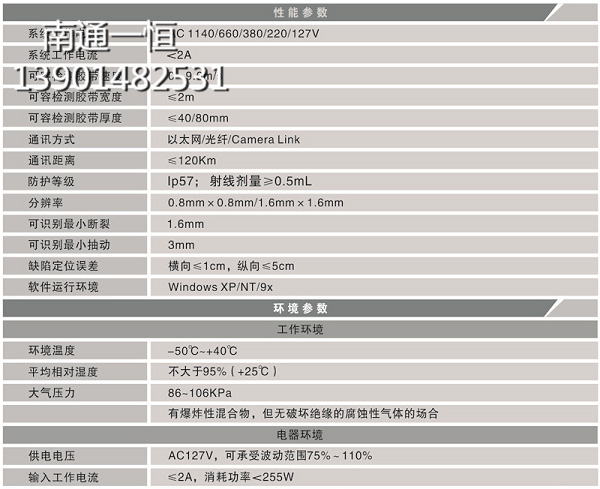

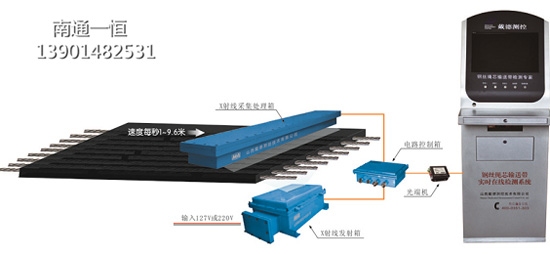

系统组成原理图 | System Diagram

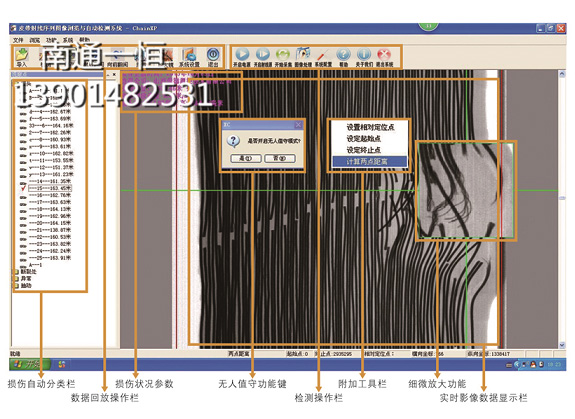

   能 | Functions

1  远程操作

操作人员可在地面监控室进行开关电源、开关射线、采集图像和设备状态监视等操作, 无需人员到现场就能完成所有设备操作和状态检测的工作。最远通讯距离120km。

2  实时显示

皮带运行状态实时显示在电脑屏幕, 像放电影一样让用户现场观看。

 全息存储

采集的胶带数据通过多线程和特殊的磁盘操作方式, 完整地存储到硬盘, 保证在处理和回看时, 能得到与实际胶带没有差别的透 视图像。

4  自动识别

利用频域和值域两种算法对胶带数据进行自动分析, 无需人员辅助, 软件自动完成对整条胶带的断裂、异常和接头抽动等情况的识别, 并将各种缺陷分类罗列, 方便用户针对性维修。

5  录像回放

重现整条胶带运行全过程, 且可以对胶带运行速度进行调整, 以便用户进行详细的查看, 双击任何一个缺陷能自动跳转到对应的缺陷图像位置, 减少用户翻阅时间。

6  缺陷定位

利用像素数据, ******对识别到的每个缺陷进行定位, 并将位置信息显示在观察窗口和报告中。

 高倍放大

利用放大镜原理, 实现对各类缺陷进行细微观察, 包括劈丝、锈蚀等。

8  ******测距

通过简单操作, 可对胶带内任意两点进行距离测量, ******单位达到1mm。

9  强度计算

根据分析结果, 结合GB/T9770-2013中的规定, 对胶带进行强度分析计算。

10  自动报警

按照胶带实际运行时的张力、结合GB/T 9770-2013, 考虑安全系数后, 软件自动设置报警界限, 当胶带强度低于报警界限后, 自动实现声光报警。

11  图文报告

检测完成后, 只需点击“报告按钮”, 软件会自动将本次测试过程中识别到的缺陷图片、缺陷位置、缺陷大小等信息自动排序, 并自动生成图文报告。

12  无人值守

根据操作界面中的“无人值守”按钮, 软件可自动完成整个检测过程, 无需人员看守。

13  安全分析报告

智能月报、年报分析。



  特    点 | Features

1  产品模块化

设备可拆分为四部分独立的箱体, 便于长途运输与设备下井;硬件模块化, 便于安装、调试、维修、更换。

2  安装便利

设备可在输送带正常工作状态下进行安装, 无需停机, 2人2小时可完成安装, 不影响生产。

3  适应性强

设备可适应多种井下、井上常用电压;设备可采用以太网、光纤、Camera Link等多种通信方式, 方便用户根据实际情况进行选择。

4  采集******

0.8mm×0.8mm分辨率的探测卡, 完整地拍摄整条胶带的每个细微环节。

5  操作简单

安装完成后, 日常检测全过程可采用无人值守和正常操作两种模式, 无人值守模式只需点击1个按键, 整个过程便可完成;正常操作模式整个过程也只需点击6个按钮便可完成。

 算法高效

采用了EM算法加速库, 整个算法耗时缩短, 10G数据可在30min内完成处理全过程。

7  检测准确

1.6mm及以上断裂100%识别, 3mm及以上抽动识别率100%。

8  防护可靠

外壳防护等级IP57;X射线源漏泄剂量大大低于国家标准允许的范围内, 设备周围5cm漏泄剂量≤5μGy/h。

9  型号齐全

整个系统的组成部分中X射线采集箱型号共9种, 电路控制箱2种, X射线发射箱共2种, 可根据需要选择配置。

10  多种方式、******检测接头抽动量

①利用“指纹识别”技术, 通过图像对比, 测算接头抽动量;

②钢丝绳抽动后, 与胶皮形成真空, X射线穿透后, 反映到照片呈现“光斑”图像, 据此测算接头抽动量;

③利用像素数据, 对接头长度进行计算, 从而测得接头抽动量。三种方法, 既可单独运用, 又可互为验证, 多方参照。
