HYR-68型耐张线夹DR成像探伤仪

发布日期:2020/9/19 16:31:14 所属分类:DR射线成像探伤仪 访问统计:1178

HYR-68型耐张线夹DR成像探伤仪

X射线成像系统工作方式



1,后处理方式(平板探测器+脉冲射线机+无线遥控器) 作业时不需要电脑,完成拍摄后通过链接电脑,一次性获取所有图像

1)通过电脑可以选择性下载

2)将需要的图像过滤下载



2,实时获取图像方式(平板探测器+脉冲射线机+无线控制器+电脑) 通过电脑在地面控制平板探测器和脉冲射线机工作,一次性完成作业。



X射线成像系统配置:

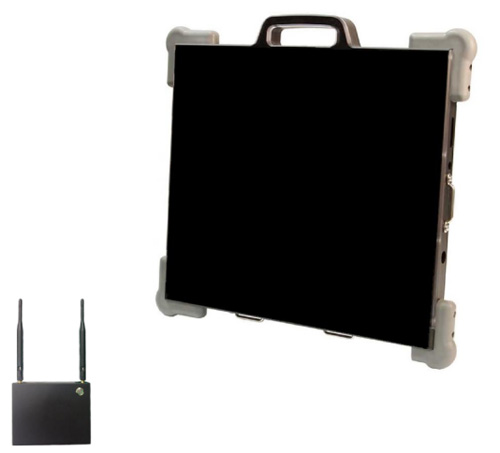

1,无线平板探测器:



型号

ATAL 2929N

ATAL 4343N

ATAL 2929N+

ATAL 4343N-Plus

传感器

非晶硅amorphous silicon active TFT/diode array

闪烁体

硫氧化钆 GOS,碘化铯CsI

硫氧化钆 GOS,碘化铯CsI

硫氧化钆 GOS,

硫氧化钆 GOS,

像素矩阵

2048*2048

3072*3072

2048*2048

3072*3072

像素区域

287*287mm

430*430mm

287*287mm

430*430mm

像素间距

140um

140um

140um

140um

空间分辨率

3.6 IP/mm

3.6 IP/mm

3.6 IP/mm

3.6 IP/mm

能量范围

20KV-225kv

20KV-225kv

20KV-15v

20KV-15mv

动态范围

16bit

16bit

16bit

16bit

动态级别

ADC16bit

ADC16bit

ADC16bit

ADC16bit

尺寸

320*320*15mm

456*460*15mm

320*491*15mm

460*598*15mm

超窄下边框

3mm

3mm/8mm

4mm

8mm

重量

<4.8KG

<6.8KG

<5.8KG

<8.8KG

外壳

aluminum

Aluminum&carbon

aluminum

aluminum

防护等级

IP-65 rated

IP-65 rated

IP-65 rated

IP-65 rated

无线标准

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC




平板探测器:可搭配所有不同种类的
X射线机,无需进行曝光信号同步工作。

2,无线控制器

远程同步X射线机,支持X射线机的无线控制

增加探测器和工作站电脑之间的无线距离.

高速无线数据传送,采用最新WIFI规格IEEE 802.11AC

电池供电

3,无损检测软件:

 测量工具:长度、深度、密度、双线形像质计,SNR测量

 计算分析工具:图像混合, 谱线轮廓,图象平均

 图像处理工具:拼接,边缘增强,参数调整

 报告打印,支持DICONDE格式,彩色分析,多国语言

 远程控制X射线机

 可搭配所有不同种类的X射线机

 无需进行曝光信号同步工作

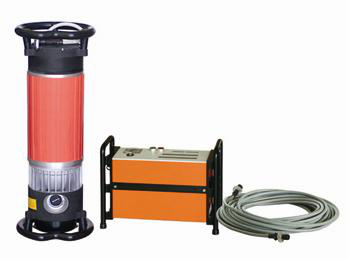

XRS-3 是一种轻型脉冲 射线机。脉冲的 射线在很短时间内(25 纳秒)产生高强度 X 射线能量(突发脉冲),在 射线机前面 12英寸(30.50CM)处测得每个脉冲的输出剂量约 3mR,根据使用的成像系统不同可以穿透厚度为 1/2”(1.25CM)-1(2.54CM)的钢,脉冲 X射线技术比传统的恒电位 X 光机或放射源进行现场操作具有先天的优势。高度便携外形小巧便携,同时具备显著穿透能力使用最小输入电压,脉冲技术产生高能输出电压DeWalt 电池包,电子控制模块和高压管被设计装在一个包装内,非常便携重量只有 12 磅(5.4KG),却能产生 270KVP 输出电压。

X射线管:金属陶瓷管

• X射线管供电方式:恒电压

• X射线管电压调节范围:50300kV

• 管电压调节步长:1kV/step

• X射线管电流:0.5-3.0mA

• 管电流调节步长:0.1mA/step

• 曝光时间设定最大值:99分钟59

• 延时开高压调节范围:0-99

• X射线管最大功率:900W

• 工作频率: 100kHz

• 焦点尺寸:Acc.EN12543 d=3.0mm Acc. IEC 336 1.5mm

• 穿透厚度:65mm A3钢,焦距700mmD7胶片,底片黑度2.010分钟)

• 暂载率:100% (在周围环境温度为20℃,最大功率条件下)

• 辐射角度:40°x 55°

• 内部过滤器: 4mmBe

• 附加过滤器:4mm Al

• 管头尺寸:775mm x295mm(含端环)

• 管头重量:32kg

• 连接电缆:25M

• 电源电缆:10M

• 控制器尺寸:465mm x323mm x166mm

• 控制器重量:11.3kg

• 输入电源: 200-250VAC47-400Hz

• 阳极冷却方式:强制风冷





电力行业专业软件直接出具标准报告:
