1) 产品简介：

本仪器使用高精度角度传感器、精密测距仪，以单片机为核心控制16位高性能A/D转换器件进行数据数字化处理，通过12864点阵式液晶屏定时实时显示测试数据，清晰直观，无需另外连接手持控制终端，使用简单操作便捷。

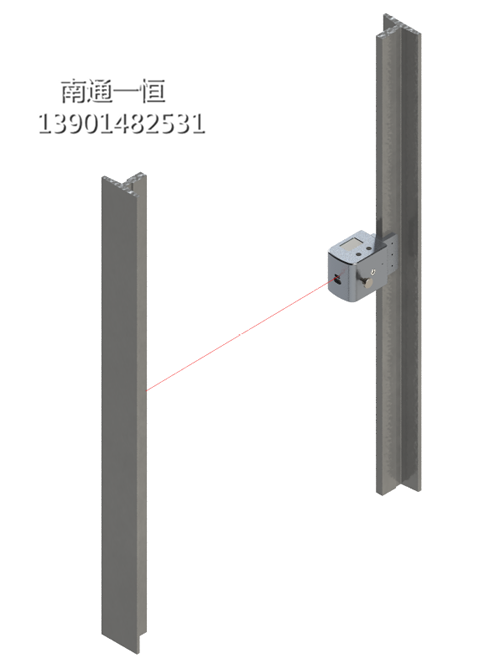

本仪器适用于电梯安装、维保人员对导轨共面性的检测。仪器体积小巧，可单人单手操作，使用时仅需吸附在导轨顶面，无需其他辅助仪器，可当即显示测量结果，便于使用人员边测量边修正导轨；集成化工具箱设计，采用高强度外箱，便于携带及现场使用，是电梯安全检验及安装检测必备的常规检测仪器。

2) 产品检测依据：

《电梯安装验收规范（GB/T 10060—2011）》中关于导轨顶面间距离检验要求为：

5.2.5.5 每列导轨工作面（包括侧面与顶面）相对安装基准线每5m长度内的偏差均不应大于下列数值：

a)轿厢导轨和装设有安全钳的对重导轨为0.6mm；

b)不设安全钳的T型对重导轨为1.0mm。

对于铅垂导轨的电梯，电梯安装后检验导轨时，可对每5m长度相对铅垂线分段连续监测（至少测3次），取测量值间的相对最大偏差，其值不应大于上述规定值的2倍。

5.2.5.7 两列导轨顶面间距离的允许偏差为：

a)轿厢导轨为： 0-+2mm；

b)对重导轨为： 0-+3mm。

3) 产品参数：

激光波长：620-690nm

激光功率：＜1mw

★测量范围：0.03-50m

★测量精度：≤±1mm

★显示分辨率： 1mm

★角度测量范围：±10°

★角度测量精度：±0.01°

★角度分辨率：0.01°

★内置充电电池电压：12V

★连续稳定工作时长：5h

★工作环境湿度：≤90% RH

★工作环境温度：-10~50℃

4) 可选配置：
