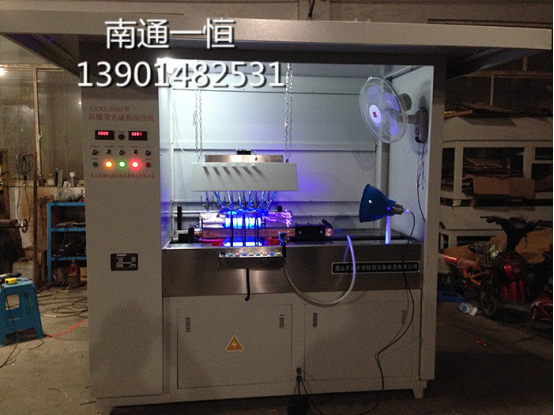

HDG-2000型圈型产品荧光磁粉探伤检测机



一、 概述:

HDG-2000型齿圈荧光磁粉探伤检测机系机电半组合式半自动荧光磁粉探伤设备,由电源控制系统、夹持磁化装置、荧光观察检查装置、退磁装置等几大部分组成,适用于以湿式磁粉法检测由铁磁性材料制成的齿圈的表面及近表面因材料、锻压、铸造、淬火、加工、疲劳等各种原因引起的裂纹和各种细微缺陷。

本设备采用手动、自动两种运行方式,由可编程控制器(PLC)集中控制。手动时,可进行每个功能的单步独立操作;自动时,设备自动执行PLC内部程序,上料到位后→磁头闭合→喷洒磁悬液→转动→充磁→磁头打开等一系列动作。交流磁化均带断电相位控制,具有较好的剩磁稳定度,既适用于连续法探伤检查,又适用于剩磁法探伤检测。复合磁化时可在工件表面形成旋转磁场,一次性全方位显示磁迹,具有较高的工作效率。

二、 主要技术参数:

2.1、磁化方式:周向、纵向、复合三种磁化方式;

2.2、周向磁化电流:AC 0-3000A有效值,连续可调,带断电相位控制;

2.3、纵向磁化磁势:AC 0-15000AT有效值,连续可调,带断电相位控制;

2.4、周向退磁电流:AC 3000-0A有效值,连续可调;

2.5、纵向退磁磁势:AC 15000-0AT有效值,连续可调;

2.6、退磁方式:自动衰减式;

2.7、退磁效果:≤0.2mT;

2.8、暂载率:≥30%;

2.9、夹持方式:气动夹紧;

2.10、运行方式:手动/自动;

2.11、探伤灵敏度:15/50A1型试片清晰显示;

2.12、探伤节拍:约12秒/件(观察及评判时间除外,探伤时间和工艺过程可根据需方实际需要进行调整,齿圈亦可多件同时磁化,提高探伤检测效率);

2.13、电源:三相四线 380V±5%  50Hz;

2.14、外形尺寸(约):1900mm (L)×1600mm (W)×2100mm (H);

2.15、压缩空气: 0.4~0.6MPa;

2.16、使用环境:温度-5℃+45℃,相对湿度≤80%,无腐蚀气体、粉尘及中高频干扰;

2.17、重量:约1600Kg
